Objetivos
Parte 1: Probar y restaurar la conectividad IPv4
Parte 2: Probar y restaurar la conectividad IPv6
Parte 1: Probar y restaurar la conectividad IPv4
Paso 1: Usar los comandos ipconfig y ping para
verificar la conectividad
Paso 2: Localice el origen de la falla de
conectividad.
a. Desde la PC1, introduzca el comando necesario para
rastrear la ruta a la PC3. ¿Cuál es la última dirección IPv4 correcta que alcanzó?
10.10.1.97
b. El rastreo finalmente terminará después de 30
intentos. Introduzca Ctrl+C para detener el rastreo antes de los 30 intentos.

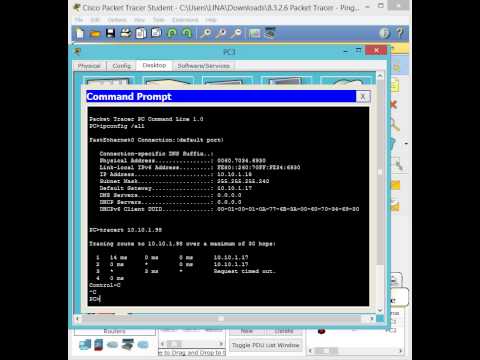

c. Desde la PC3, introduzca el comando necesario para
rastrear la ruta a la PC1. ¿Cuál es la última dirección IPv4 correcta que
alcanzó? 10.10.1.17
d. Introduzca Ctrl+C para detener el rastreo.
e. Haga clic en R1 y, a continuación, haga clic en la
ficha CLI. Presione ENTRAR e inicie sesión en el router.
f. Introduzca el comando show ip interface brief para
obtener una lista de las interfaces y su estado. Hay dos direcciones IPv4 en el
router. Una se debió haber registrado en el paso 2a. ¿Cuál es la otra? 10.10.1.6
g. Introduzca el comando show ip route para obtener
una lista de las redes a las que está conectado el router. Observe que hay dos
redes conectadas a la interfaz Serial0/0/1. ¿Cuáles son? 10.10.1.6/32, 10.10.1.4/30
h. Repita los pasos 2e a 2g con el R3 y escriba las
respuestas aquí. 10.10.1.10, 10.10.1.8/30,
10.10.1.10/32
Observe cómo cambia la interfaz serial para el R3.
i. Ejecute más pruebas si eso permite visualizar el
problema. El modo de simulación está disponible.
Paso 3: Proponga una solución para resolver el
problema.
a. Compare sus respuestas del paso 2 con la
documentación que tiene disponible para la red. ¿Cuál es el error? La interfaz Serial 0/0/0 del R2 está configurada con una
dirección IP incorrecta.
b. ¿Qué solución propondría para corregir el problema?
Configurar la dirección IP correcta en la interfaz
Serial 0/0/0 del R2 (10.10.1.5).
Paso 4: Implemente el plan.
Implemente la solución que propuso en el paso 3b.
Paso 5: Verifique que la conectividad esté restaurada.
a. Desde la PC1, pruebe la conectividad a la PC3.
b. Desde la PC3, pruebe la conectividad a la PC1. ¿Se
resolvió el problema? Sí
Parte 2: Probar y restaurar la conectividad IPv6
Paso 1: Usar los comandos ipv6config y ping para
verificar la conectividad
Paso 2: Localice el origen de la falla de
conectividad.
a. Desde la PC2, introduzca el comando necesario
para rastrear la ruta a la PC4. ¿Cuál es la última dirección IPv6 correcta que
se alcanzó? 2001:DB8:1:3::2
b. El rastreo finalmente terminará después de 30
intentos. Introduzca Ctrl+C para detener el rastreo antes de los 30 intentos.
c. Desde la PC4, introduzca el comando necesario para
rastrear la ruta a la PC2. ¿Cuál es la última dirección IPv6 correcta que se
alcanzó? No se alcanzó ninguna dirección IPv6.
d. Introduzca Ctrl+C para detener el rastreo.
e. Haga clic en R3 y, a continuación, haga clic en la
ficha CLI. Presione ENTRAR e inicie sesión en el router.
f. Introduzca el comando show ipv6 interface brief
para obtener una lista de las interfaces y su estado. Hay dos direcciones IPv6
en el router. Una debe coincidir con la dirección de gateway registrada en el
paso 1d. ¿Hay alguna discrepancia? Sí
g. Ejecute más pruebas si eso permite visualizar el
problema. El modo de simulación está disponible.
Paso 3: Proponga una solución para resolver el
problema.
a. Compare sus respuestas del paso 2 con la
documentación que tiene disponible para la red. ¿Cuál es el error? La PC4 utiliza una configuración de gateway predeterminado
incorrecta.
b. ¿Qué solución propondría para corregir el problema?
Configurar la PC4 con la dirección de gateway
predeterminado correcta: FE80::3.
Paso 4: Implemente el plan.
Implemente la solución que propuso en el paso 3b.
Paso 5: Verifique que la conectividad esté restaurada.
a. Desde la PC2, pruebe la conectividad a la PC4.
b. Desde la PC4, pruebe la conectividad a la PC2. ¿Se
resolvió el problema? Sí
