DISEÑO E IMPLEMENTACIÓN DE UN ESQUEMA DE DIRECCIONAMIENTO VLSM

9.2.1.5 Packet Tracer: diseño e implementación de un esquema de direccionamiento VLSM

Objetivos

Parte 1: Examinar los requisitos de la red

Parte 2: Diseñar el esquema de direccionamiento VLSM

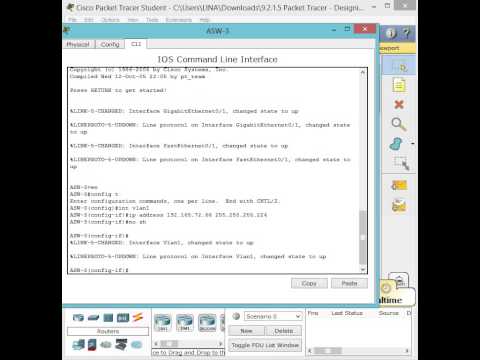

Parte 3: Asignar direcciones IP a los dispositivos y verificar la conectividad

TABLA DE DIRECCIONAMIENTO

Device	Interface	Address	Subnet Mask	Default Gateway
Remote-Site1	G0/0	192.168.72.129	255.255.255.240	N/A
	G0/1	192.168.72.97	255.255.255.224	N/A
	S0/0/0	192.168.72.145	255.255.255.252	N/A
Remote-Site2	G0/0	192.168.72.65	255.255.255.224	N/A
	G0/1	192.168.72.1	255.255.255.192	N/A
	S0/0/0	192.168.72.146	255.255.255.252	N/A
Sw1	VLAN 1	192.168.72.130	255.255.255.240	192.168.72.129
Sw2	VLAN 1	192.168.72.98	255.255.255.224	192.168.72.97
Sw3	VLAN 1	192.168.72.66	255.255.255.224	192.168.72.65
Sw4	VLAN 1	192.168.72.2	255.255.255.192	192.168.72.1
User-1	NIC	192.168.72.142	255.255.255.240	192.168.72.129
User-2	NIC	192.168.72.126	255.255.255.224	192.168.72.97
User-3	NIC	192.168.72.94	255.255.255.224	192.168.72.65
User-4	NIC	192.168.72.62	255.255.255.192	192.168.72.1

Parte 1: Examinar los requisitos de la red Paso 1: Determinar la cantidad de subredes necesarias Dividirá la dirección de red __192.168.72.0/24  en subredes. La red tiene los siguientes requisitos:

• La LAN de 192.168.72.0  requerirá  58 direcciones IP de host.

 • La LAN de 192.168.72.64 requerirá  29 direcciones IP de host.

• La LAN de 192.168.72.96  requerirá 15 direcciones IP de host.

• La LAN de 192.168.72.128 requerirá  7 direcciones IP de host.

¿Cuántas subredes se necesitan en la topología de la red? 5

Paso 2: Determinar la información de máscara de subred para cada subred a.

¿Qué máscara de subred admitirá la cantidad de direcciones IP requeridas para 192.168.72.0?

255.255.255.192

 ¿Cuántas direcciones de host utilizables admitirá esta subred? 58

 b. ¿Qué máscara de subred admitirá la cantidad de direcciones IP requeridas para 192.168.72.64?

255.255.255.224

¿Cuántas direcciones de host utilizables admitirá esta subred? 29

 c. ¿Qué máscara de subred admitirá la cantidad de direcciones IP requeridas para 192.168.72.96 ?

255.255.255.224

 ¿Cuántas direcciones de host utilizables admitirá esta subred? 15

d. ¿Qué máscara de subred admitirá la cantidad de direcciones IP requeridas para  192.168.72.128?

255.255.255.240

¿Cuántas direcciones de host utilizables admitirá esta subred? 7

Parte 2: Diseñar el esquema de direccionamiento VLSM

 Paso 1:

Dividir la red  192.168.72.144/30 según la cantidad de hosts por subred

a. Use la primera subred para la LAN más extensa.

b. Use la segunda subred para la segunda LAN más extensa.

c. Use la tercera subred para la tercera LAN más extensa.

d. Use la cuarta subred para la cuarta LAN más extensa.

TABLA DE SUBREDES

Subnet Description	Number of Hosts Needed	Network Address/CIDR	First Usable Host Address	Last Usable Host Address	Broadcast Address
User-4 LAN	58	192.168.72.0/26	192.168.72.1	192.168.72.62	192.168.72.63
User-3 LAN	29	192.168.72.64/27	192.168.72.65	192.168.72.94	192.168.72.95
User-2 LAN	15	192.168.72.96/27	192.168.72.97	192.168.72.126	192.168.72.127
User-1 LAN	7	192.168.72.128/28	192.168.72.129	192.168.72.142	192.168.72.143
WAN Link	2	192.168.72.144/30	192.168.72.145	192.168.72.146	192.168.72.147
