Objetivos
Parte 1: Generar tráfico de
unicast
Parte 2: Generar tráfico de
broadcast
Parte 3: Investigar el
tráfico de multicast
Parte 1: Generar tráfico de
unicast
Paso 3: Examinar el tráfico
de unicast
La PDU en la PC1 es una
solicitud de eco de ICMP dirigida a la interfaz serial en el Router3.
a. Haga clic en Capture/Forward
(Capturar/avanzar) varias veces y observe mientras se envía la solicitud de
eco al Router3 y la respuesta de eco se envía a la PC1. Deténgase
cuando la primera respuesta de eco llegue a la PC1.
¿Qué dispositivos atravesó el
paquete con la transmisión de unicast?
De la PC1 al Switch1,
después al Router1 y, finalmente, al Router3, y viceversa.

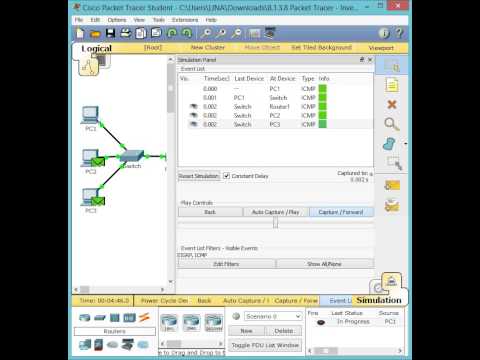

b. En la sección Simulation
Panel Event List (Lista de eventos del panel de simulación), la última columna
incluye un cuadro de color que proporciona acceso a información detallada sobre
un evento. Haga clic en el cuadro de color de la última columna para obtener el
primer evento. Se abre la ventana PDU Information (Información de PDU).
¿En qué capa comienza esta
transmisión y por qué?
En la capa 3, porque
está específicamente relacionada con IP e ICMP.
c. Examine la información de la
Capa 3 para todos los eventos. Observe que las direcciones IP de origen y de
destino son direcciones unicast que hacen referencia a la PC1 y a la interfaz
serial del Router3.
¿Cuáles son los dos cambios que
ocurren en la capa 3 cuando un paquete llega al Router3?
Las direcciones IP de
origen y destino se intercambian, y el tipo de mensaje ICMP ahora es 0.
Parte 2: Generar tráfico de
broadcast
Paso
1: Agregar una PDU compleja
Dentro de la configuración de
la PDU, el valor predeterminado para Select Application (Seleccionar
aplicación) es PING. ¿Qué otras tres aplicaciones, como mínimo, están
disponibles para utilizar?
DNS, FINGER, FTP,
HTTP, HTTPS, IMAP, NETBIOS, PING, POP3, SFTP, SMTP, SNMP, SSH, TELNET, TFTP y
OTHER.
Si analiza la información del
modelo OSI, ¿qué cambios se produjeron en la información de la capa 3 en la
columna Out Layers (Capas de salida) en el Router1, la PC2 y la PC3?
La PDU se convierte
en un unicast que contesta a la PC1.
f. Haga clic en Capture/Forward
nuevamente. ¿La PDU de broadcast se reenvía en algún momento al Router2 o
al Router3? ¿Por qué?
No. El broadcast
limitado debe permanecer dentro de la red local, a menos que el router esté
establecido para reenviar.
Parte 3: Investigar el
tráfico de multicast
Paso
1: Examinar el tráfico que generan los protocolos de enrutamiento
¿Qué hacen los hosts con los
paquetes?
Los hosts rechazan y
descartan los paquetes. Examine la información de las capas 3 y 4 para todos
los eventos EIGRP.
¿Cuál es la dirección de
destino de cada uno de los paquetes?
224.0.0.10, la
dirección IP de multicast para el protocolo de enrutamiento EIGRP.
d. Haga clic en uno de los
paquetes entregados a una de las PC. ¿Qué sucede con esos paquetes?
Los paquetes se
descartan y no se realiza ningún procesamiento adicional.
Según el tráfico que generan
los tres tipos de paquetes IP, ¿cuáles son las principales diferencias en la
entrega?
El paquete unicast
atraviesa la red destinado a un dispositivo específico, el broadcast se envía a
cada dispositivo en la red de área local y el multicast se envía a todos los
dispositivos, pero solo lo procesan aquellos que forman parte del grupo
multicast.
