IDENTIFICACIÓN DE DIRECCIONES MAC Y IP

5.1.4.4 Packet Tracer: identificación de direcciones MAC y IP

Objetivos

Parte 1: Recopilar información de la PDU

Parte 2: Preguntas de reflexión

Parte 2: Preguntas de reflexión

Responda las siguientes preguntas relacionadas con la información reunida:

1. ¿Se utilizaron diferentes tipos de cables para conectar los dispositivos? Sí, de cobre y de fibra.

2. ¿Los cables cambiaron el manejo de la PDU de alguna forma? No

3. ¿El hub perdió la información que se le entregó? No

4. ¿Qué hace el hub con las direcciones MAC y las direcciones IP? Nada.

5. ¿El punto de acceso inalámbrico hizo algo con la información que se le entregó? Sí. La volvió a empaquetar según el estándar inalámbrico 802.11.

6. ¿Se perdió alguna dirección MAC o IP durante la transferencia inalámbrica? No

7. ¿Cuál fue la capa OSI más alta que utilizaron el hub y el punto de acceso? Capa 1

8. ¿El hub o el punto de acceso reprodujeron en algún momento una PDU rechazada con una “X” de color rojo? Sí

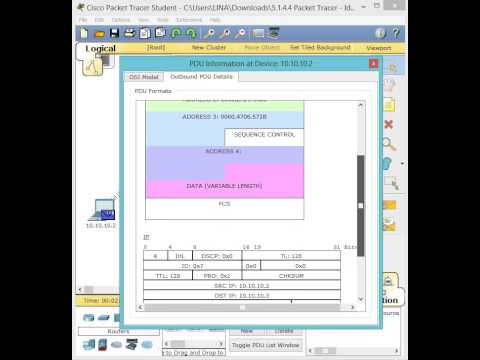

9. Al examinar la ficha PDU Details (Detalles de PDU), ¿que dirección MAC aparecía primero, la de origen o la de destino? Destino

10. ¿Por qué las direcciones MAC aparecen en este orden? Si el destino aparece primero en la lista, un switch puede comenzar a reenviar una trama a una dirección MAC conocida más rápidamente.

11. ¿Había un patrón para el direccionamiento MAC en la simulación? No

12. ¿Los switches reprodujeron en algún momento una PDU rechazada con una “X” de color rojo? No

13. Cada vez que se enviaba la PDU entre las redes 10 y 172, había un punto donde las direcciones MAC cambiaban repentinamente. ¿Dónde ocurrió eso? En el router.

14. ¿Qué dispositivo utiliza las direcciones MAC que comienzan con 00D0? El router.

15. ¿A qué dispositivos pertenecen las otras direcciones MAC? Al emisor y al receptor.

16. ¿Las direcciones IPv4 de envío y recepción cambian en alguna de las PDU? No

17. Si sigue la respuesta a un ping, a veces denominado, ¿las direcciones IPv4 de envío y recepción cambian? Sí

18. ¿Cuál es el patrón para el direccionamiento IPv4 en esta simulación? Cada puerto de router requiere un conjunto de direcciones que no se superpongan.

19. ¿Por qué es necesario asignar diferentes redes IP a los diferentes puertos de un router? La función de un router es interconectar diferentes redes IP.

20. Si esta simulación fuera configurada con IPv6 en vez de IPv4, ¿cuál sería la diferencia? Las direcciones IPv4 se reemplazarían con direcciones IPv6, pero todo lo demás sería igual.
